空氣能采暖還是熱水機組等工程都涉及到熱水管道，因而作為空氣能采暖用戶還是工程商們，都必不可少常見管道De、DN、d、ф等知識和區別。正旭特邀空氣能工程設計師為大家詳解熱水管道基礎，并為大家附上管道內外徑對照表。
在銷量最高的幾款空氣能采暖機組中，熱泵制造的熱水通過DN25、DN40等接管尺寸的管連接采暖末端。不同功率熱泵機組制熱量不同，所需管道接管尺寸也不同。比如：10匹以下的采暖機組多用DN25,10-15匹的空氣能采暖設備多用DN40，20匹以上采暖機組采用DN65或DN80等

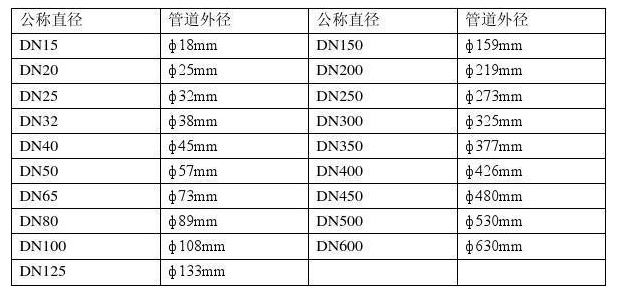

對于De、DN、d、ф等字母或者單位的熱水管道，很多熱水工程商或銷售員都迷迷糊糊分不清。正旭小編從概念、用途等方面幫助大家區分De、DN、d、ф，同時管道內外徑對照表如下：
De、DN、d、ф的含義和區別：
1、De的定義：PPR、PE管、聚丙烯管的外徑
2、DN的定義：鍍鋅鋼管、鑄鐵管、鋼塑復合管、聚乙烯（PVC）管公稱直徑
3、d的定義：混凝土管公稱直徑
4、ф的定義：無縫鋼管公稱直徑，其規格為,如ф100:108 X 4
管徑 DE與DN區別
1、DN是指管道的公稱直徑，這既不是外徑也不是內徑（應該與管道工程發展初期與英制單位有關，通常用來描述鍍鋅鋼管） 它與英制單位的對應關系如下：
·4分管指的是：4/8英寸，即DN15；
·6分管指的是：6/8英寸，即DN20；
·1寸管指的是：1英寸，即DN25；
·寸二管指的是：1又1/4英寸，即DN32；
·寸半管指的是：1又1/2英寸，即DN40；
·兩寸管指的是：2英寸，即DN50；
·三寸管指的是：3英寸，即DN80（部分地區標DN75）；
·四寸管指的是：4英寸，即DN100；
2、De主要是指管道外徑（一般采用De標注的，均需要標注成外徑X壁厚的形式）
主要用于描述：無縫鋼管、PVC等塑料管道、和其他需要明確壁厚的管材。
拿鍍鋅焊接鋼管為例，用DN、De兩種標注方法如下：
·DN20指的是：De25X2.5mm；
·DN25指的是：De32X3mm；
·DN32指的是：De40X4mm；
·DN40指的是：De50X4mm；
按暖通行業人士通俗習慣是：使用DN來標注焊接鋼管，在不涉及到壁厚的情況下很少使用De來標注管道；但是標注塑料管就又是另外一回事了；還是跟行業習慣有關，實際施工過程中我們簡略稱呼的20、25、32等管道均是指De，而不是指DN。
正旭空氣能廠家，作為暖通制冷界的領軍企業，管道DN等參數專業、嚴謹，同時也會盡力將空氣能等行業內知識都會為大家用大白話的形式講解。歡迎大家加入空氣能熱泵行業這一藍海中，也十分歡迎對正旭進行管道尺寸、熱泵選型施工等問題反饋。
